Supermicro AS-2115HV-TNRT – действительно классная система. Это рабочая станция или сервер? Резонный вопрос. Но что абсолютно бесспорно – это впечатляющие спецификации: процессор AMD Threadripper Pro, поддержка до четырех видеокарт двойной ширины, высокоскоростные сетевые интерфейсы и т.д. И в довершение ко всему – возможность разгона процессора и памяти для еще большего повышения производительности и поддержка управления out-of-band в корпусе 2U. Здесь у нас много всего интересного, так что давайте смотреть.
Это одна из наиболее гибких систем, с которыми нам доводилось иметь дело, но корпус мы узнали сразу. Это стандартный двухъюнитовый корпус Supermicro глубиной 31.74? (806.2 мм).
Такой же корпус используется в сервере Supermicro SYS-222H-TN, обзор которого мы недавно делали (см. фото ниже).
На левом ухе находятся светодиодные индикаторы состояния и кнопка питания.
В центре находятся восемь дисковых отсеков U.2 NVMe.

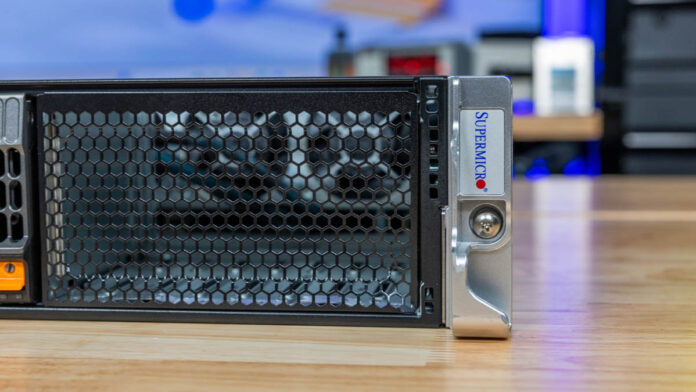

Справа мы видим вторую вентиляционную решетку. Дизайн такого типа стал популярен как способ совмещения стоечного форм-фактора 2U с интенсивным воздушным потоком для охлаждения процессоров и ускорителей.

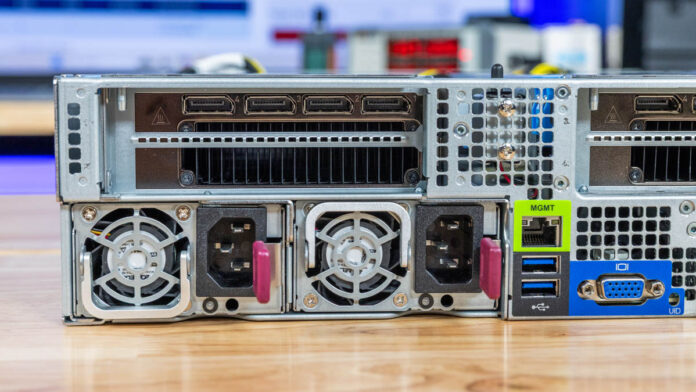

Сзади мы видим типичнейшую компоновку Supermicro с левосторонним расположением блоков питания.
Над двумя блоками питания находится двухслотовый райзер PCIe.
В этом райзере мы находим видеокарту NVIDIA RTX 6000 Ada. Это стоечная рабочая станция, поэтому логично, что в ней установлены видеокарты класса для рабочих станций.

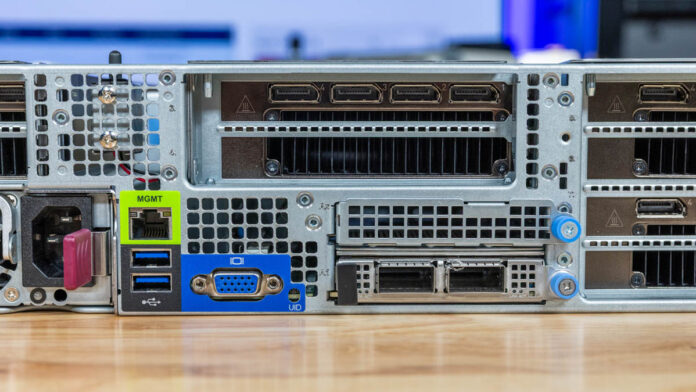

В центре задней панели у нас только порт управления out-of-band, два порта USB и порт VGA для локального доступа.
Высокоскоростные сетевые подключения обеспечиваются модулем AIOM, который представляет собой выдвижной модуль Supermicro OCP NIC 3.0 SFF. В этой системе мы имеем две сетевые карты 100GbE. Высокоскоростные сетевые интерфейсы в стоечных рабочих станциях такого типа обычны, поскольку эти станции часто подключаются к сетевым хранилищам для работы с ИИ или графическими/ видеоприложениями.
Над задними портами I/O и AIOM находится еще один райзер. И левый, и центральный райзеры оснащены всеми необходимыми кабелями, поэтому они не вставляются в райзер-слот на материнской плате.
Справа сзади располагаются еще два райзера двойной ширины.

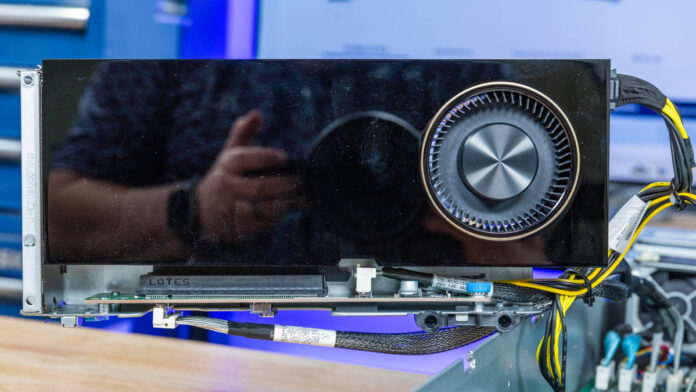

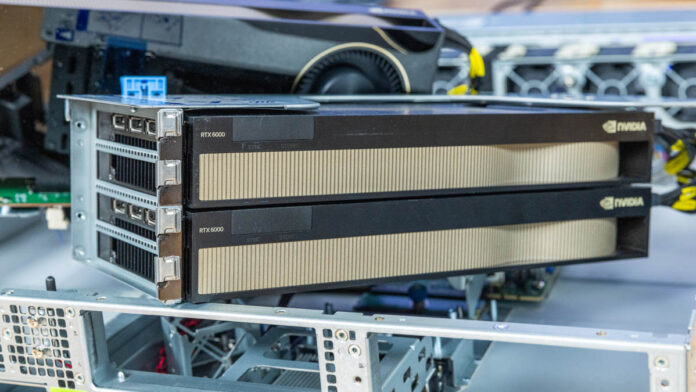

И здесь у нас еще две видеокарты NVIDIA RTX 6000 Ada 48GB, то есть всего четыре. В этом корпусе Supermicro предусмотрены и другие опции райзеров, но давайте посмотрим на саму видеокарту.
NVIDIA RTX 6000 Ada – очень практичное решение в части графики, поскольку вы можете купить четыре таких карты по цене одного ускорителя Hopper с HBM и при этом получить более модульную инфраструктуру графической памяти и вычислительных блоков. Кроме того, для стоечной рабочей станции, которая использует графические вычислительные ресурсы, ядра RTX в такой видеокарте являются очень полезной вещью.

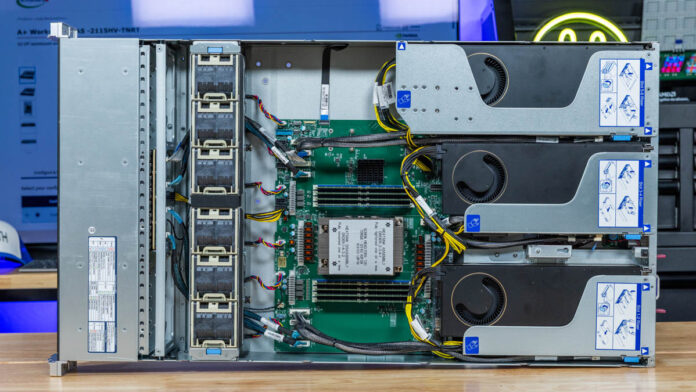

Теперь давайте заглянем внутрь системы и посмотрим, какие компоненты обеспечивают ее работу.
Идем от передней панели к задней.

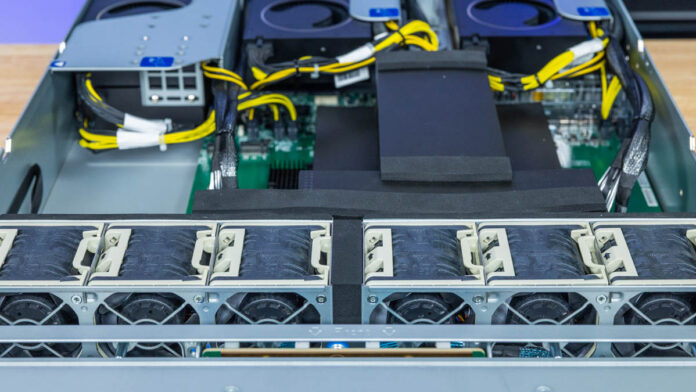

Первое, что мы встречаем на своем пути, – блок из шести вентиляторных модулей, которые обеспечивают интенсивное охлаждение, необходимое в такой системе.
Ранее мы видели в этом корпусе аналогичное решение с четырьмя вентиляторами, так что здесь кое-что новое.
За вентиляторами находится воздуховод.
Вообще я не поклонник таких гибких воздуховодов, поскольку их труднее устанавливать на место. Тем не менее, этот установился сравнительно легко.

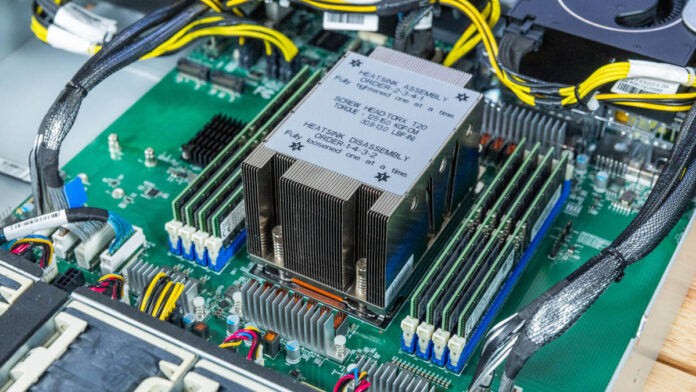

Под воздуховодом мы находим сокет LGA4844 с процессором AMD Ryzen Threadripper Pro и память DDR5.
Процессор AMD Ryzen Threadripper Pro 7995WX возглавляет линейку, которую поддерживает эта система, и предлагает 96 ядер и 192 потока.
Также здесь восемь слотов DDR5 для восьмиканальной памяти в конфигурации 1DPC. И еще мы получаем поддержку RDIMM с ECC. Хотя эта платформа позиционируется как рабочая станция, не забывайте, что она является производной от серверной платформы AMD EPYC. И у нее есть интересное отличие, о котором мы поговорим позднее, – это поддержка оверклокинга.
Также обращаем внимание читателей на то, что материнская плата имеет множество расширений, при этом на самой PCB (зеленой) нет никаких дополнительных компонентов. С правой стороны спереди находятся коннекторы MCIO для подключения передних дисковых отсеков с PCIe Gen5, сзади – входные разъемы питания и коннекторы питания видеокарт. И между ними особенно ничего нет.
На другой стороне платы мы находим кое-что еще. Здесь у нас чипсет WRX90, передние коннекторы MCIO и задние коннекторы питания. И еще одна замечательная вещь.
Эта фишка – два слота M.2, расположенные на левой стороне материнской платы.
Они находятся прямо перед разъемами питания видеокарт и райзер-слотом.
Мы уже видели райзеры при внешнем осмотре, но четыре двухслотовых видеокарты и дополнительная сетевая карта – это довольно много даже для рабочей станции в стандартном башенном корпусе. Возможно, этим обусловлена такая большая плотность вентиляторов на этой односокетной платформе. Плотность коннекторов питания в задней части системы намного выше, чем в передней.
Маленькая, но прикольная деталь – синие ушки для задвигания райзеров. Десять лет назад мы и не думали бы встретить их в продвинутых серверах Supermicro, но сегодня они есть даже в платформах такого типа.

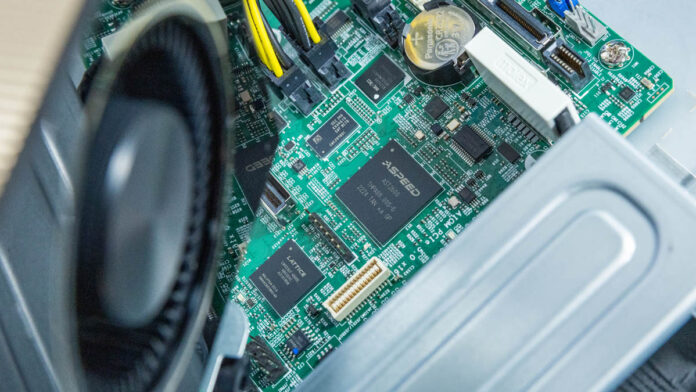

Хотя это рабочая станция, здесь есть BMC-контроллер ASPEED AST2600, как в стандартном сервере.
На фото ниже – кабель и слот расширения AIOM. Различные металлические элементы конструкции корпуса в этом месте предназначены для серверов Supermicro Hyper, которые имеют два слота AIOM, расположенные сзади друг над другом.

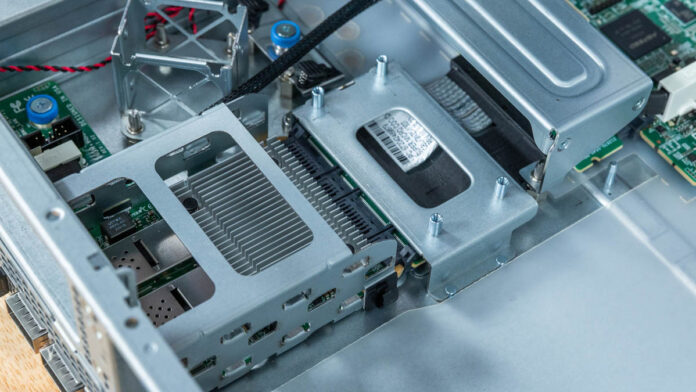

Еще одна интересная деталь здесь – держатель для вентилятора и опорная рамка для двух M.2 SSD, используемые в платформах Supermicro Hyper.
Так как это односокетная материнская плата только с восемью слотами DIMM (восемь каналов памяти в конфигурации 1 DIMM на канал), в корпусе довольно много свободного пространства.

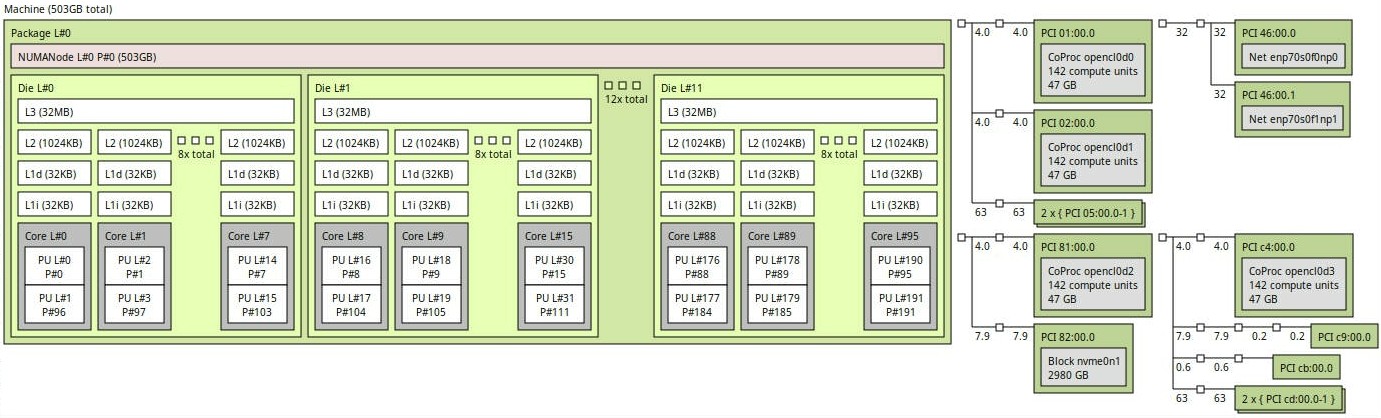

Теперь давайте посмотрим на блок-схему и топологию данной системы.
Блок-схема приведена на рисунке ниже:
Что здесь обращает на себя внимание – почти ничего не подключено к чипсету WRX90. Даже создается впечатление, что все это может работать без чипсета.
Эта системная конфигурация содержит 96 ядер AMD Ryzen Threadripper Pro 7995WX, 512 ГБ памяти, двухпортовую сетевую карту Broadcom 100GbE и четыре видеокарты NVIDIA RTX 6000 Ada.
Это действительно большая платформа. Некоторые при взгляде на схемы таких рабочих станций 2U думают, что для такой плотности нужен башенный форм-фактор высотой 3U-5U. Но в данном случае это не так. Хотя в этой системе действительно много компонентов и картина могла бы быть еще более полной при большем количестве установленных накопителей.
Рабочая станция/ сервер использует BMC-контроллер ASPEED AST2600, обеспечивающий функции внешнего управления (out-of-band) через IPMI.

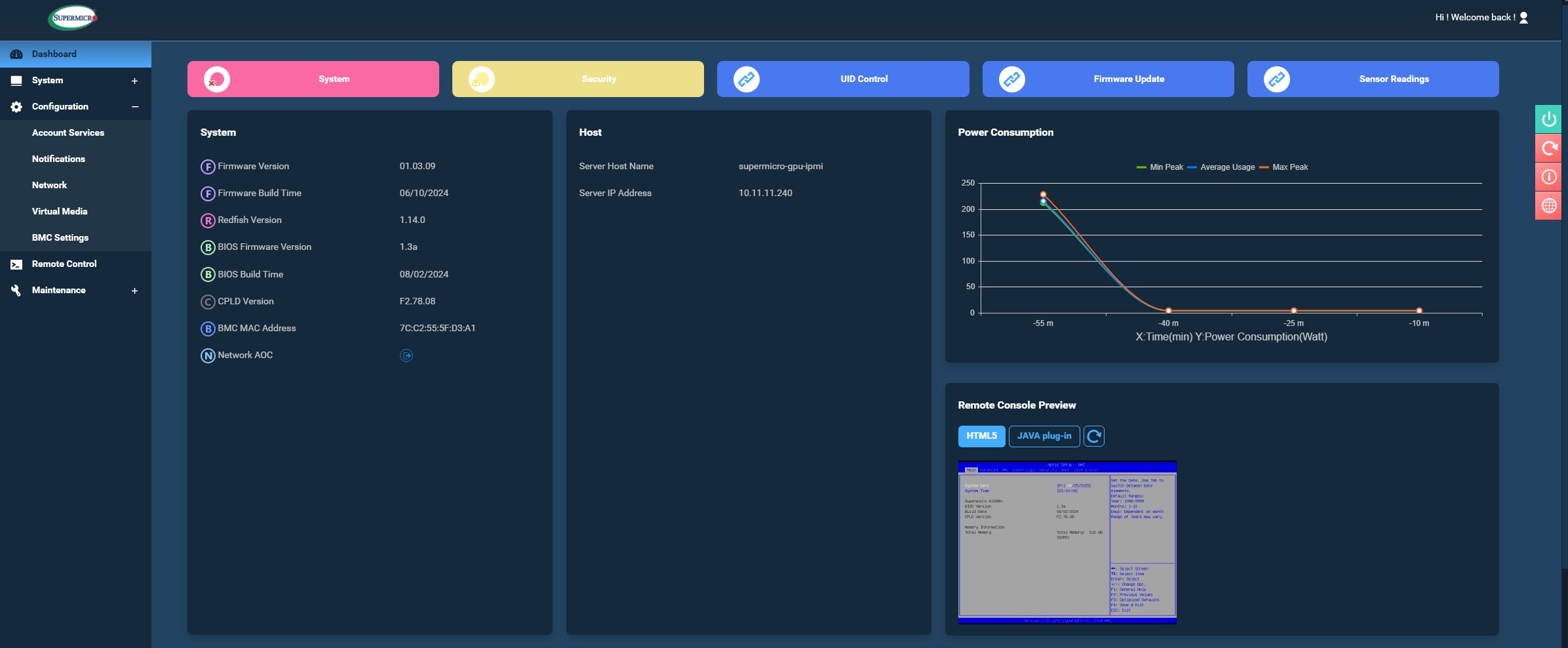

Веб-интерфейс управления Supermicro IPMI/ Redfish – обычный атрибут современного сервера Supermicro.
Конечно, присутствуют и такие ожидаемые вещи, как, например, HTML5 iKVM, наряду с рандомизированным паролем (старая комбинация ADMIN/ ADMIN больше не работает).
Переходим к производительности.
Процессор AMD Ryzen Threadripper Pro 7995WX на сегодняшний день является топовым чипом для рабочих станций и предлагает 96 ядер и 192 потока.
Приступая к тестированию, мы собирались сравнить эту систему со стандартной рабочей станцией. По идее, установка этого процессора в серверный корпус не должна оказывать никакого негативного влияния на производительность.
Результаты полностью совпали с нашими ожиданиями. Разница в производительности была в пределах погрешности измерений. В современном серверном корпусе 2U охлаждение одного 350-ваттного процессора даже с визуально меньшим радиатором не является проблемой.

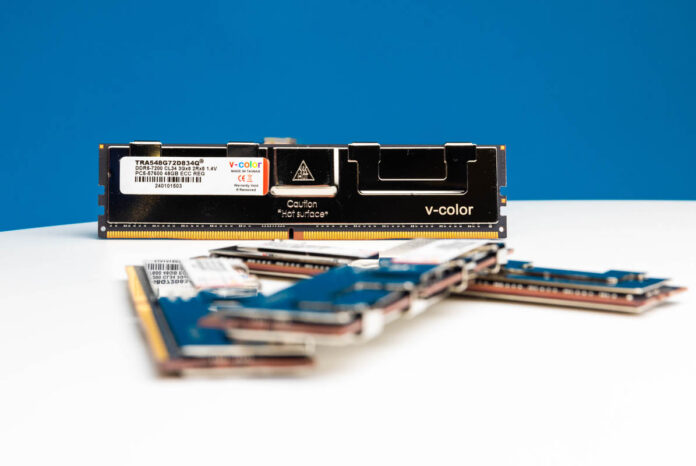

Еще мы попробовали использовать разогнанную память, а именно – V-Color DDR5-7200 ECC RDIMM. Мы получили несколько чуть более высоких результатов просто благодаря более быстрой памяти.
Следующий вопрос, который мы выясняли, – действительно ли система может поддерживать четыре видеокарты NVIDIA RTX 6000 Ada.
Мы просто запустили несколько тестовых графических нагрузок, среди которых были как сценарии рендеринга в Windows, так и сценарии для ИИ в Ubuntu Linux:
Судя по всему, каждая из четырех видеокарт охлаждается достаточно эффективно, так как их результаты в целом соответствуют базовому уровню производительности типовой рабочей станции Threadripper Pro с одной видеокартой. Теперь давайте займемся оверклокингом.

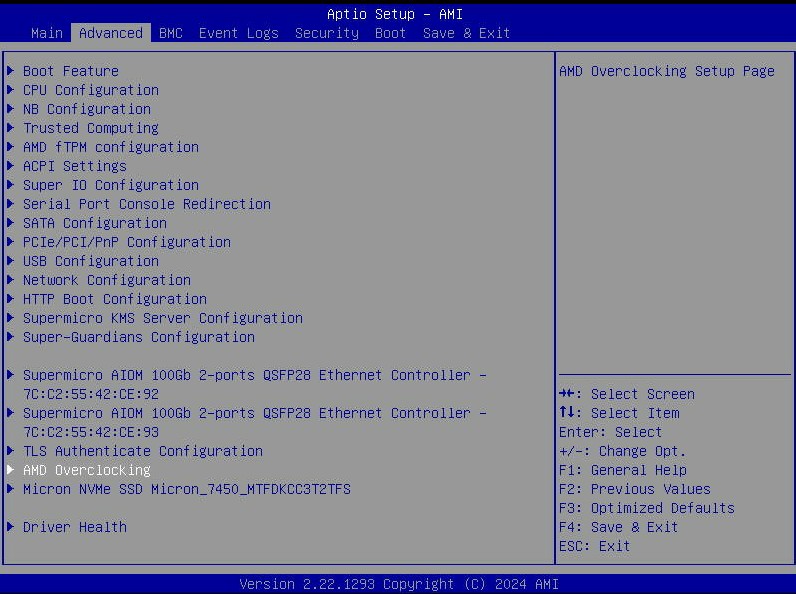

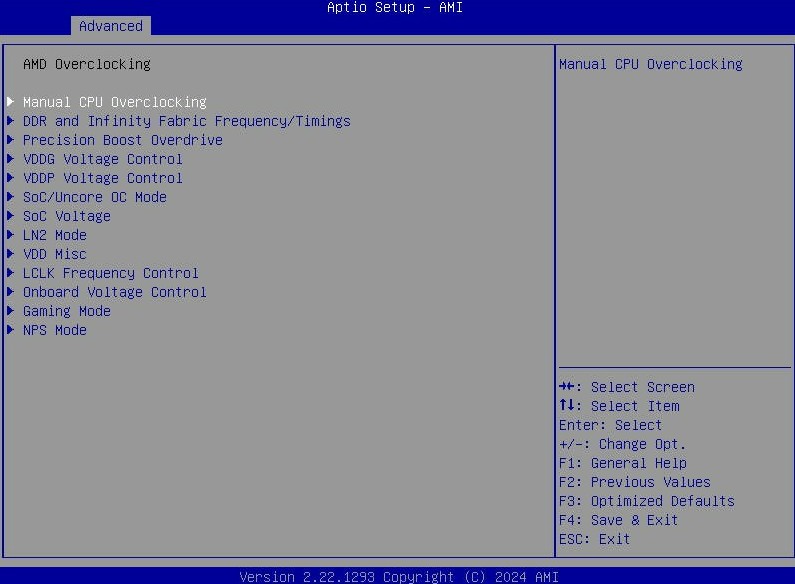

Много лет назад (в 2012 году) мы впервые увидели двухъюнитовые серверы Supermicro Hyper-Speed, которые поддерживали оверклокинг. Сегодня у нас на повестке дня рабочая станция/ сервер, которая тоже поддерживает оверклокинг. Вместо разукрашенного пользовательского BIOS мы имеем здесь меню Supermicro AMI Aptio Setup, практически стандартное, в котором есть настройка оверклокинга AMD Overclocking, хотя ее не так легко найти.

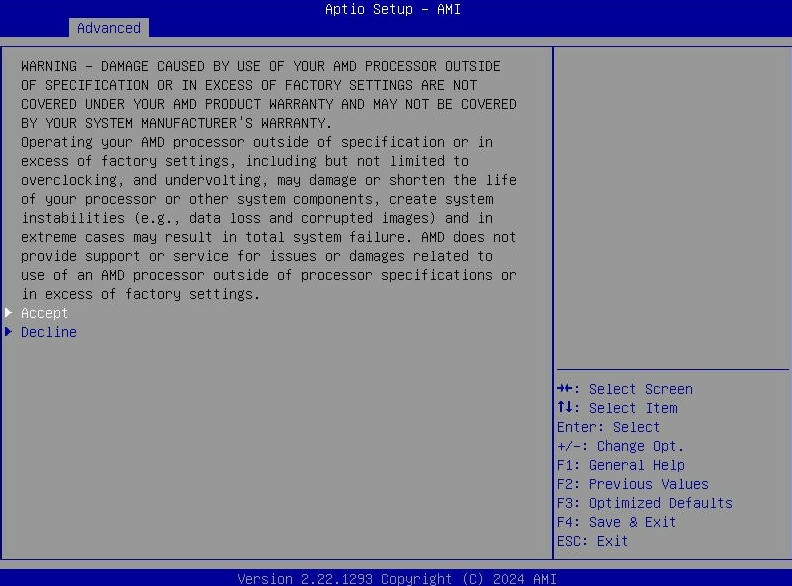

Кликнув меню этой настройки, мы получаем дисклеймер, в котором AMD снимает с себя ответственность за возможные проблемы, как то – сокращение срока службы процессора и/или других компонентов, потеря данных, порча изображений и т.д., вплоть до полного отказа системы, которые могут возникнуть в результате эксплуатации процессора с настройками, отличными от заводских, включая оверклокинг.
Приняв на себя ответственность за все эти риски, мы получаем неожиданно много опций настроек оверклокинга.
Вот настройки ручного разгона процессора:
Кроме того, в меню есть настойки AMD Precision Boost Overdrive.
В части памяти можно изменять тайминги.
В конце концов, мы все это делали для того, чтобы использовать комплект быстрой памяти V-Color DDR5-7200 ECC RDIMM.
В общем, тут много разных настроек, но с точки зрения результата – это всего лишь способ выжать из вашего «железа» дополнительные несколько процентов производительности.
Если говорить об энергопотреблении, то здесь у нас 96-ядерный 350-ваттный процессор и четыре 300-ваттные видеокарты, а также восемь DIMM-модулей DDR5. В сумме на эти компоненты приходится около 1600 Вт, и это не считая сетевых карт, SSD и, что еще более важно, вентиляторов системы охлаждения. Система Supermicro оснащена двумя 2-киловаттными блоками питания класса эффективности Titanium, также доступны опции 2.6 кВт и 1.6 кВт.
Это важно, поскольку с этой конфигурацией мы находились в диапазоне 1800-2000 Вт.
Даже в простое система потребляла от 225 до 275 Вт. Процессоры AMD и видеокарты NVIDIA обычно имеют невысокие показатели энергопотребления в простое. Если вы будете использовать целую стойку таких систем с четырьмя видеокартами, то разница между энергопотреблением в простое и под нагрузкой у каждой системы будет большой.
Чип AMD Ryzen Threadripper Pro 7995WX – отличный процессор. В сочетании с четырьмя видеокартами и высокоскоростными сетевыми интерфейсами он образует отличную конфигурацию для стоечной рабочей станции.
Возможно, дочитав до этого момента, вы удивляетесь – почему бы не использовать эту систему в качестве сервера для ИИ. Проведя с этой системой несколько недель, я не могу дать на этот вопрос другого ответа, кроме того, что у Supermicro есть более плотные серверы для ИИ. Хотя эта платформа официально идет как рабочая станция, я считаю, что фактически это отличный сервер.
В целом, Supermicro AS-2115HV-TNRT – это превосходное стоечное решение (рабочая станция или сервер) для тех, кому нужна машина для широкого диапазона графических нагрузок, включая рендеринг, редактирование видео, инженерные задачи и даже ИИ. Это очень достойная система.
